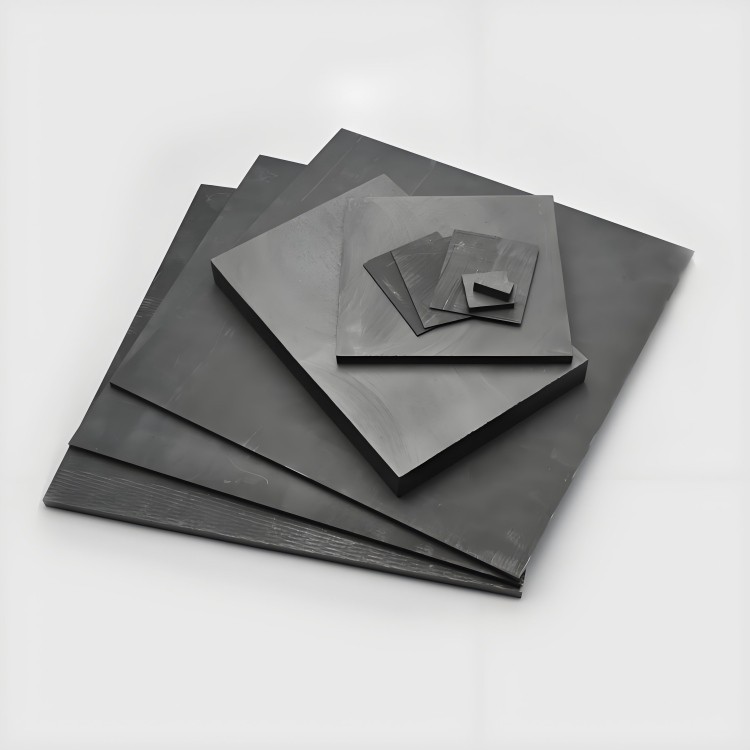

Электр өткөргүч графит барагы

1.Product Core

Электр өткөргүч графит барактары — эффективдүү өткөргүчтүктү ийкемдүү ыңгайлаштыруу менен айкалыштырган жогорку-функционалдык материал. Ал чийки зат катары жогорку-тазалыктагы табигый/жасалма графиттен, жогорку-температурада прокаттоо, графиттөө жана так кесүү процесстери аркылуу жасалат. Анын негизги мааниси салттуу катуу өткөргүч материалдардын (мисалы, жез фольгасы жана алюминий фольгасы) - туура эмес беттерге кармануудагы кыйынчылыктарын, сынууга жакындыгын жана жеңил аппараттардагы оордукту чечүүдө. Ал кууш, ийри же динамикалык колдонуу сценарийлеринде туруктуу ток өткөрүүнү жана кошумча жылуулук диссипациясын камсыздай алат жана заманбап электроникада жана жаңы энергетика тармагында жогорку-ишенимдүү электр байланыштары үчүн негизги колдоочу материал катары кызмат кылат.

2. Техникалык параметрлер

3.Негизги өзгөчөлүктөрү

(1) Мыкты өткөргүч

Көлөмдүн каршылыгы 10-50 μΩ·см (25 градус жана 5 МПа басымда сыналган) жана анын өткөргүчтүгү жез фольгасынын 80% жакын (1,72 μΩ·см), ал эми металл материалдардын оңой кычкылдануу жана коррозияга учуроо маселелерин болтурбоо. Тегиздиктеги токтун бөлүштүрүлүшүнүн бирдейлиги 95% дан жогору же барабар, бул жергиликтүү токтун концентрациясын натыйжалуу азайтып, компоненттердин күйүп кетишинин алдын алат.

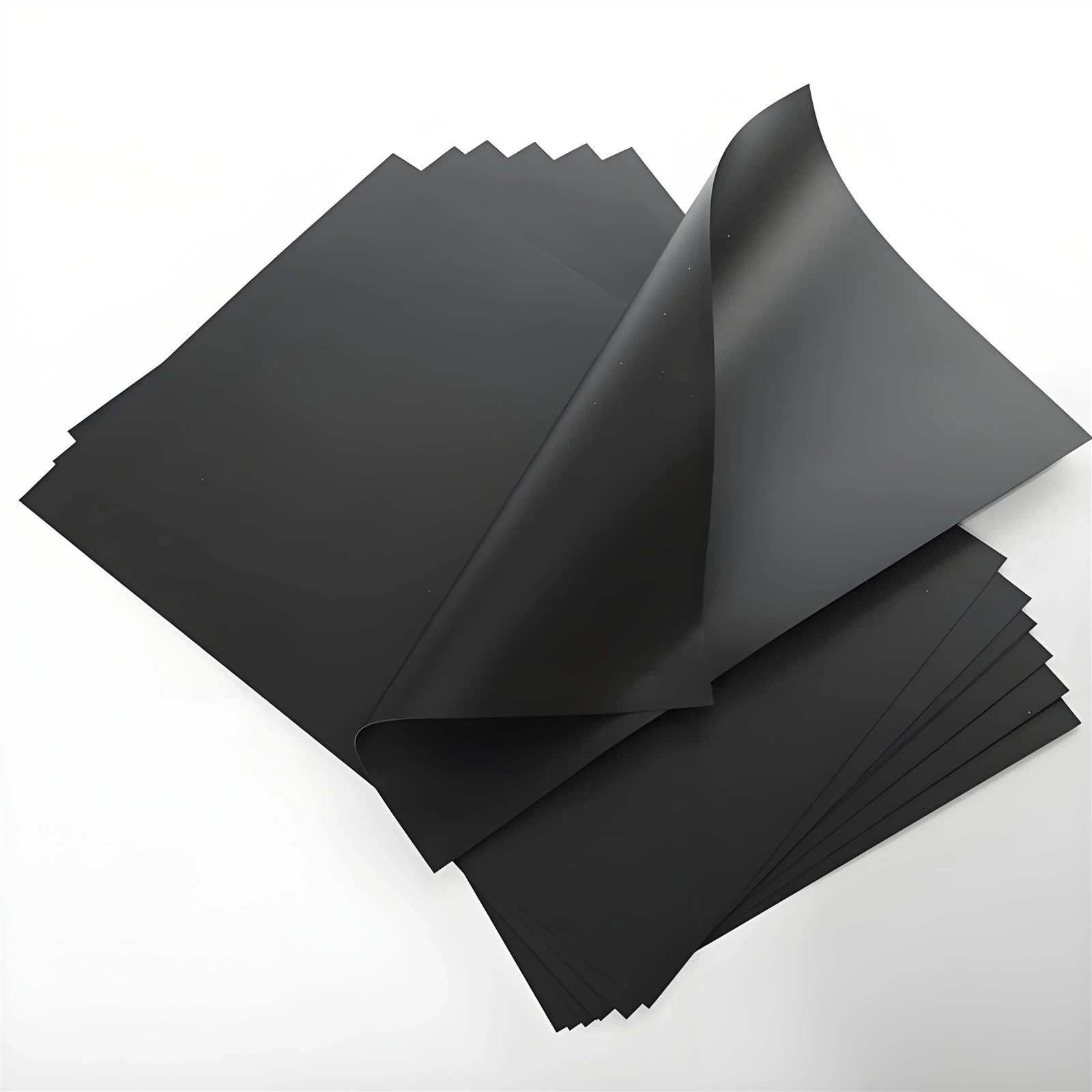

(2) Мыкты ийкемдүүлүк жана шайкештик

Калыңдыгы 0,2 ммден аз же ага барабар барактар ​​үчүн минималдуу ийүү радиусу 5-10 ммге жетиши мүмкүн жана кайра-кайра бүгүү жаракаларды же өткөргүчтүктү начарлатпайт. Ал туура эмес беттерге (мисалы, клетканын четтери жана чиптин таңгак түзүмдөрү) бекем жабышып, микро боштуктарды (0,1 ммден аз же барабар) толтуруп, титирөө чөйрөсүндө да үзгүлтүксүз электр байланышын камсыздай алат.

(3) Жүргүзүү жана жылуулук таркатуунун кош функциясы

Электр тогун өткөрүүдө анын тегиздиктеги жылуулук өткөрүмдүүлүгү 150-400 Вт/(м·К) бар, ал электрондук компоненттер (мисалы, чиптер жана батарейкалар) чыгарган жылуулукту жылуулук таркатуучу бөлүктөргө синхрондуу түрдө өткөрө алат. бир милдети өткөргүч материалдар менен салыштырганда, ал ички мейкиндикти үнөмдөө, 30% дан ашык аппараттын ичиндеги материалдык катмарлардын санын азайтууга болот.

(4) Айлана-чөйрөгө күчтүү көнүү

Иштөө температурасынын диапазону -60~200 градус жана ал дагы эле жогорку температурада, төмөнкү температурада же нымдуу чөйрөдө (40 градуста 30%-95% салыштырмалуу нымдуулук) туруктуу өткөрүмдүүлүктү (каршылыктын өзгөрүүсү 10%дан аз же барабар) сактай алат. Ал алсыз кислоталарга жана щелочторго (рН 4-9) туруктуу жана кеңири таралган электрондук таңгактоочу материалдар (мисалы, эпоксиддик чайыр жана силикон) менен реакцияга кирбейт.

(5) Экологиялык жактан таза жана иштетүү оңой

Өткөргүч графит барактары коргошун, сымап, кадмий ж.б. сыяктуу оор металлдардан таза, тазалыгы 99,9% жогору,-тазалыгы жогору графиттен жасалган жана RoHS 2.0 жана REACH экологиялык стандарттарына жооп берет. Аны лазердик кесүү жана штамптоо процесстери аркылуу ± 0,05 мм иштетүү тактыгы менен, мисалы, барак, тилке, өлүп кесип бөлүктөрү ж.б. сыяктуу ар кандай формаларга ылайыкташтырылышы мүмкүн.





                                                                                                                                                                                                                                                     4.Колдонмо сценарийлери

(1)Керектөөчү электроника талаасы

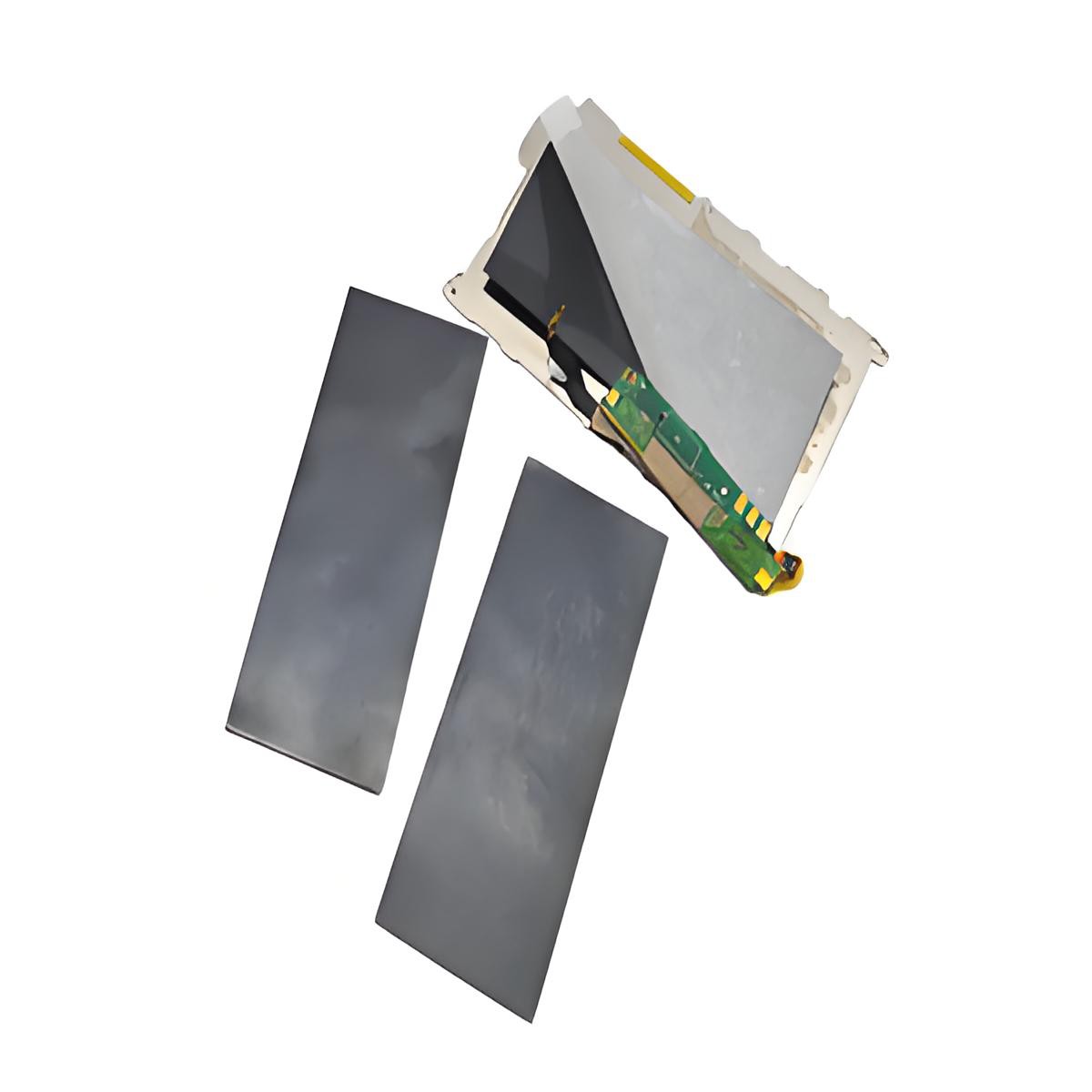

Аны смартфондордун ичиндеги өткөргүч туташуулар үчүн (мисалы, ЖК экрандары менен энелик платалардын ортосунда), ноутбуктун батарейкалары үчүн өткөргүч шунт плиталары жана зымсыз кулакчындар үчүн электромагниттик коргоочу (EMI) прокладкалар үчүн колдонсо болот. Ийкемдүү, жеңил мүнөздөмөлөрүнө жана өткөргүч жана жылуулук таркатуунун кош функцияларына таянып, ал жылуулук таркатуунун жана электрдик байланыштын муктаждыктарын канааттандыруу менен бирге, аппараттардын компакттуу жана туура эмес ички түзүлүшүнө ыңгайлашат.

(2)Жаңы энергетикалык батарея талаасы

Литий{0}}иондук батарейканын PACK өткөргүч ток коллекторлору (мисалы, электр унаалары үчүн кубаттуу батареялар), батарейка модулдары үчүн чыңалуу{1}} барабар өткөргүч барактар ​​жана батарея клеткалары менен Батареяны башкаруу тутумдарынын (BMS) ортосундагы өткөргүч прокладкалар үчүн ылайыктуу. Жогорку өткөргүчтүгү, температурага туруктуулугу жана шайкештиги менен кубаттоо жана кубаттоо учурунда токтун туруктуу өтүшүн камсыз кылат, жумушчу температуранын өзгөрүшүнө туруштук берет жана модулдардын туура эмес орнотуу мейкиндигине ыңгайлашат.

(3)Өнөр жай электроника талаасы

Ал өнөр жай сенсорлору үчүн өткөргүч контакттар (мисалы, басым жана температура сенсорлору), ийкемдүү PCB схемалары үчүн өткөргүч туташтыргычтар жана өнөр жайлык башкаруу жабдуулары үчүн жерге туташтыргычтар катары колдонулушу мүмкүн. Туруктуу өткөргүчтүк жана күчтүү экологиялык ийкемдүүлүк менен, ал татаал чөйрөдө (мисалы, температуранын өзгөрүшү жана бир аз коррозия) ишенимдүү электр байланыштарын сактайт, сенсор сигналын берүү, чынжыр өткөрүү жана жабдууларды жерге туташтыруу талаптарына жооп берет.

(4)Автоунаа электроника талаасы

Унаанын маалымат-көңүл ачуучу тутумдарындагы өткөргүч жайларга, унаанын LED чырактары үчүн учурдагы өткөргүч пластинкаларына жана-борттогу кубаттоо модулдары үчүн өткөргүч туташууларга ылайыктуу. Анын жогорку -температурага туруктуулугу тетиктердин иштөө температурасынын жогорулашына туруштук бере алат, ал эми титирөөгө каршы жөндөмү- унаалардын динамикалык чөйрөсүнө ыңгайлашып, үзгүлтүксүз жана туруктуу электр байланыштарын камсыз кылат.
